Мишень для бассейна

Проведение тренировок и соревнований в бассейне по спортивной подводной стрельбе с выполнением упражнения № 3 (стрельба под водой по движущимся мишеням) представляет собой захватывающее зрелище. Но выполнение этого упражнения затрудняется тем, что конструкции подводных мишеней в стране не производятся.
У каждого СТК свои конструкции мишеней, правила, система оценки результатов. Многие СТК вообще не проводят тренировок с выполнением упражнения № 3, подменяя их другими.
Клуб «Ингул» г. Николаева предлагает вниманию читателей свою конструкцию мишени и свой вариант выполнения упражнения № 3, который трижды прошел проверку на Всесоюзном первенстве по спортивной подводной стрельбе.
Мишени устанавливаются на каждой дорожке бассейна через подвески на кронштейне (можно устанавливать как на акватории, так и в любой точке бассейна).
Установив кронштейн, крепим подвижную мишень (рис. 1) на подвесках (через отверстия в углах щита). Привязанная за крайнее отверстие на планке бесцветная леска пропускается через первую шайбу и вводится во вторую шайбу кронштейна. Подтягивая леску до упора планки, ставим диск в исходное положение.

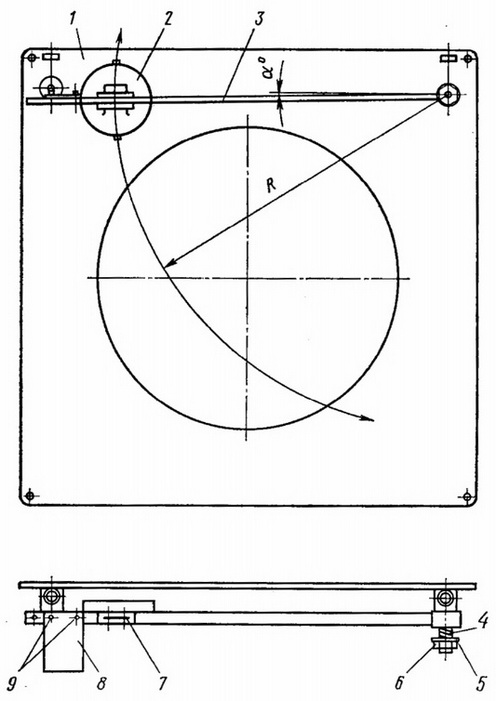

Рис. 1. Подвижная мишень:
1—щит: 2—диск; 3—планка; 4—пружина; 5—шайба; 6—гайка; 7—скоба; 8—флажок; 9—винт

Диск, закрепленный на планке, через скобу стремится под действием силы тяжести упасть вниз. Но планка, установленная на ось и закрепленная гайкой через пружину и шайбу, может двигаться после опускания лески по кривой траектории, напоминая движение маятника. Скорость падения регулируется площадью флажка, который крепится на планке винтами Мб. Возврат диска в исходное положение осуществляется путем поднятия планки за леску до упора. На диск крепится мишень.
Пуск и подъем диска осуществляются под любым углом к габаритному щиту и не создает опасности судьям на рубеже выстрела.
Схема выполнения упражнения № 3 включает в себя следующие моменты:
1.       Неожиданное появление диска в одной из точек круглого окна. Это достигается тем, что в габаритном щите имеется четыре отверстия (по углам) для подвесок и диск можно установить в одном из четырех положений.
2.       Движение мишени по дугам различного радиуса. Это достигается тем, что на планке, куда крепится диск, имеется ряд отверстии, удаленных от оси вращения на определенное расстояние, т. е. величина радиуса имеет пять фиксированных положений.
3.       Изменение времени прохождения мишени (от 0,5 до 5 с) путем подбора площади флажка, на котором маркируется время.
4.       Уменьшение или увеличение габаритов мишени за счет быстросъемного диска, позволяющего производить его замену в ходе соревнований: в промежутках между упражнениями. Это достигается путем вынимания скобы и замены диска с последующей установкой скобы на нужное место. Замена диска производится под водой в течение 5— 10 с. Габариты мишени оговариваются положением о соревнованиях.
5.       Время пуска мишени от старта до выстрела колеблется от 20 до 60 с (с интервалом 10 с при каждой попытке), но не в порядке возрастания или убывания, а методом комбинирования.
6.       Дистанцию можно менять при каждом выполнении нырка в зависимости от прозрачности воды и условий соревнований.
При наличии в бассейне шести дорожек соревнования по выполнению упражнения № 3 можно проводить по заранее разработанной схеме, на каждой из дорожек.
При таких условиях поразить мишень неоднократно удается лишь самым тренированным стрелкам.
На соревнованиях, которые проводятся в нашем клубе по упрощенной схеме, попадания составляют 50 процентов. Упрощение состоит в том, что все выстрелы по мишени спортсмен производит при постоянных условиях (не меняются ни габариты мишени, ни время ее прохождения, ни дистанция).
Мишень разграничена тремя концентрическими окружностями, поражение центра движущейся мишени дает спортсмену самый высокий результат.

Устройство мишени (рис. 2)


Рис. 2. Устройство мишени: 1—лист; 2—шайба; 3—ось

В центре щита размером 750Х750Х3 мм выточено отверстие диаметром 500 мм. К нему приварены две оси и две шайбы. По углам щита высверлены отверстия для крепления на подвески диска. Диск (рис. 3) сварной (диаметр 120 мм) с удерживающими захватами и полками. Захваты в количестве 4 штук приварены на основании так, что мишень диаметром 100 мм вписывается между ними. Полки — это пара параллельных пластин размером 60Х20ХЗ мм, которые приварены (с зазором 4 мм) к центру основания, В них имеются сквозные отверстия, идентичные парным отверстиям на планке. В этот сварной диск вставляется мишень, сделанная из паронита, и прокладка из резины такой толщины, которая необходима для удержания мишени между захватами и основанием. При попадании в мишень гарпуном на ней остается отчетливая пробоина, так как прокладка выполняет роль буфера. Замена мишени осуществляется вне воды. Крепится диск скобой (рис. 4). Скоба — изогнутая проволока, желательно упругая, которая своими усиками проходит через парные отверстия полки и рычага.
Планка (рис. 5) имеет ряд парных отверстий для крепления диска, два резьбовых отверстия для крепления флажка и отверстия для крепления лески.
Края планки необходимо скруглить, чтобы не было среза линя при его натяжении.
Втулка, приваренная на рычаг, изготовляется с минимальным зазором по отношению к оси (рис. 6).
Флажок (рис. 7) выполняется из листовой стали толщиной 1 мм. Конфигурация флажка и его площадь произвольны.
Все детали подводной мишени желательно выполнить из стали Х18Н10Т. Сварка аргонная.
Надеемся, что наши рекомендации помогут вам в изготовлении мишени и проведении соревнований по упражнению № 3, а это, в свою очередь, поможет стать меткими подводными стрелками.

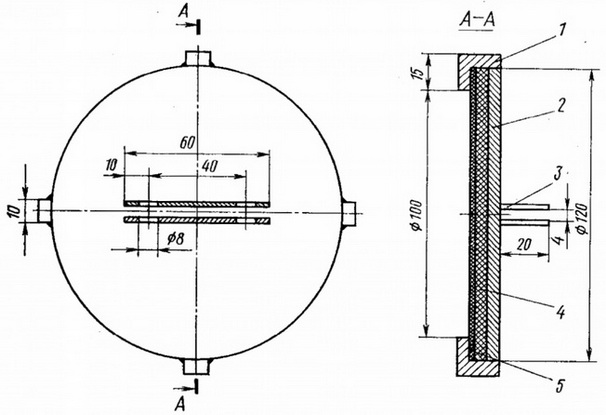

Рис. 3. Диск:
1—захват; 2—основание; 3—полка;  4—прокладка; 5—мишень


Рис. 4. Скоба:
1—шайба; 2—фиксатор

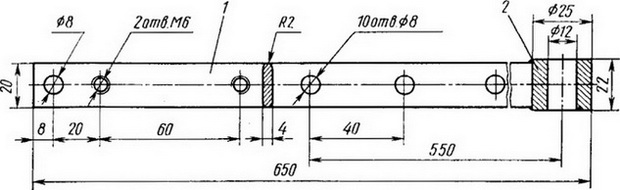

Рис. 5. Планка:
1—рычаг; 2—втулка

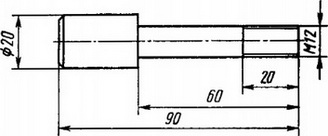

Рис. 6. Ось

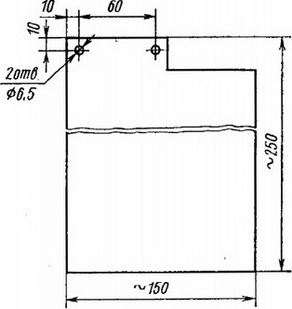

Рис. 7. Флажок
